玄武巖骨料生產線
玄武巖骨料生產線工藝描述
1、用戶信息：
1)原料為玄武巖；
2)產能為400-450T/H；該生產線占地約3000平米。
3)最終產品為常規三種出料，暫定為：0-5mm、5-10mm、10-20mm、20-30mm；
4)破碎工藝采用“給料機+顎破+水洗除泥篩+單缸圓錐+分級篩+立軸沖擊破+成品篩”模式，具體工藝流程廠家自行設計；鑒于原礦中有不少泥，所以在顎破破碎后必須水洗除泥后進入圓錐破，避免圓錐堵料。
2、破碎篩分設備清單
| 序號 | 設備名稱 | 設備型號 | 數量(臺) | 功率(kw) |
| 1 | 振動給料機 | ZSW600*130 | 1 | 30 |
| 2 | 顎式破碎機 | PE1000*1200 | 1 | 132 |
| 3 | 單缸圓錐破碎機 | SD44 | 1 | 250 |
| 4 | 單缸圓錐破碎機 | HD53 | 2 | 315*2 |
| 5 | 立軸式沖擊破 | HB1200 | 2 | 200*2*2 |
| 6 | 振動篩 | 3YKA2475 | 5 | 22*2*5 |
備注：
I、混凝土基礎，皮帶機，電線電纜，鋼結構，電控裝置,除塵裝置，噴霧裝置不包含在報價中；圓錐含油站、電控；
I、混凝土基礎，皮帶機，電線電纜，鋼結構，電控裝置,除塵裝置，噴霧裝置不包含在報價中；圓錐含油站、電控；
II、質量實行三包，期限為一年（易損件除外）。
3、工藝設計說明：
1)振動給料機+顎式破碎機（ZSW600*130,PE1000*1200）：
振動喂料機系列
振動給料機特點：
處理能力強
設備采用高振動頻率的的雙偏心軸激振器，性能穩定，激振力強；配合二段階梯式篦條，
使給料更快更順暢，大大提高了設備給料能力。
給料可調控
設備采用電機和皮帶輪驅動，可配備變頻控制器，用于控制調節設備給料量，調控精準，
確保后續設備安全穩定運行。
維護成本低
設備結構緊湊，安裝尺寸小，給料箱主要受力部位及護板材質升級，改善了槽體磨損，降
低維護量。蓖條采用高錳鋼鑄造，結構承載能力更強，壽命更長。
優化生產線工藝
設備配備給料篦條，可以對給料物料進行預篩分，同時還可以根據生產線工藝要求，調節
給料篦條間隙，優化生產線工藝，提高生產效率。

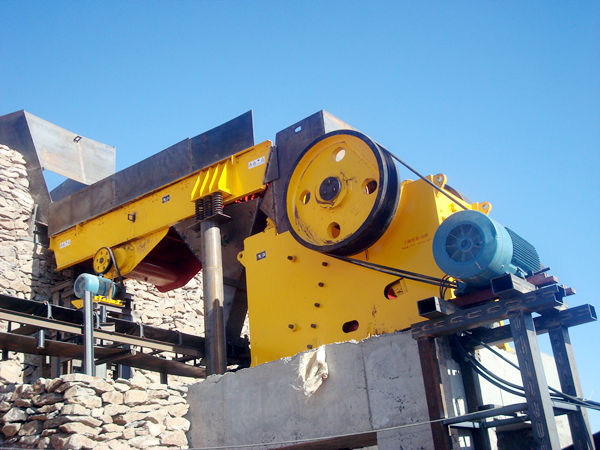

PE顎式破碎機
顎式破碎機特點：
PE顎式破碎機主要用于對各種礦石和大塊物料的中等粒度破碎，也可用于生產路基所需石料以及建筑用的石子骨料。工作時，電動機通過皮帶輪帶動偏心軸旋轉使動顎周期性的靠近、離開定顎，從而對物料進行擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。本公司生產的PE顎式破碎機具有破碎比大、產品粒度均勻、結構簡單、操作維護方便、運營費用經濟等特點。廣泛應用于冶金、煤礦、選礦、建材、化工等行業，破碎抗壓強度不超過320兆帕的各種物料。此外重型偏心軸采用鍛坯進行加工，使PE系列顎式破碎機具有超凡的可靠性。
結構穩定 性能可靠
軸承座采用整體式鑄鋼結構，避免兩片式軸承室給機架帶來的不必要負擔，提高整機結構的穩定性。此外重型偏心軸采用鍛坯進行加工，使PE系列顎式破碎機具有超凡的可靠性。
2)二破機組（SD44深腔單缸圓錐式破碎機+HD53*2單缸圓錐式破碎機）：
單缸圓錐破碎機特點：
生產效率高承載能力強
單缸圓錐破碎機，將圓錐破碎機的“理論懸點”實物化，使得主軸的受力結構大幅優化。傳統圓錐破碎機的轉子，僅僅為懸臂結構；單缸圓錐破碎機的轉子，由于理論懸點的實物化，使得破碎力獲得顯著增強。
與傳統彈簧圓錐、多缸圓錐比較，單缸圓錐破碎機的破碎效率高出15%左右，出料粒形好。
生產調節極為便捷
單缸圓錐破碎機采用了底部液壓缸結構，拋棄了任何外掛部件。底部液壓缸結構，使得圓錐破的排料口調節非常便捷。即便是工作運行狀態，也能夠通過控制按鈕，對排料口進行快速的調整。也可以通過液晶控制面板，通過輸入方式，自動完成排料口大小的設定。
全自動控制生產過程
全自動控制系統提供手動控制、恒定排料口控制、恒定功率控制等多種運轉模式供選擇；
易于維護運行成本低
設備結構簡單，所有維修工作都可在取下上機架后完成，這不僅讓檢查、檢修更方便，同時使維護成本更低。
多腔型適應多種工藝需求
有多種標準破碎腔型可供選擇，偏心距也可靈活變化。根據不同的生產工藝，可配備合適的破碎腔型和偏心距，實現破碎需求。

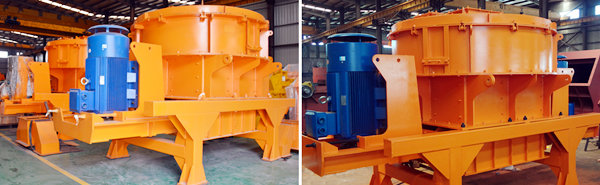

3)立軸沖擊破機組(HB1200*2立軸沖擊破)：
?優異的整型功能
高轉速沖擊特性，在渦旋破碎過程中，石料獲得多角度沖擊破碎，從而獲得非常優異的整型效果，各地區均有我司大型沖擊式整型機運行數年，可現場參觀；
?耐磨件精密鑄造，使用壽命長
我司下屬滬東鑄造廠，自行生產鑄造耐磨件，在保證耐磨件品質的基礎上，使用壽命超長。
?低噪音、低振動、粉塵少、符合環保要求
我司沖擊式破碎機轉子的制造過程中，采用了高速動平衡設備，對轉子進行了動平衡修正，確保了轉子在高速運行過程中的穩定和可靠，振動幅度非常輕微。
在物料投入口的兩側，安裝有空氣循環裝置，使轉子旋轉所產生的風，在循環裝置內循環，以減少排到外面的灰塵量。高速旋轉的轉子，由于調整了平衡，從而實現了低噪音，低振動。
?數百臺應用案例
HB系列沖擊式整型機，伴隨我司大量的圓錐破碎機配套，獲得了極為廣泛的應用。經過多年的經驗積累和技術改進，已經達到了非常穩定、可靠的運行狀態；
4)除泥篩+分級篩+成品篩分機組（3YKA2475振動篩）：
振動篩是破碎生產線建立起環破碎系統的重要部分，振動篩的篩分效率與可靠性甚至直接決定了整條生產線的產能。
采用新型YKA系列圓振動篩，不僅具有最高篩分效率，還具有先進的維護便捷性。
本公司的YKA系列振動篩具有以下優勢：
?激振力強且便于調節
該項目篩采用的3YKA2475振動篩，采用強力雙激振器結構，可以獲得強大的激振力，通過調節偏心塊，快速調整振動篩的振幅和激振力。
?曲面篩網、篩面無壓條
YKA系列振動篩，優化了篩箱結構，篩網通過兩側的漲緊板固定，篩面沒有壓條，篩面呈現曲面狀態。因此，物料可以在曲面篩網快速分散，且無阻礙運行，獲得高效率篩分效果；
篩面沒有壓條，使得篩網的更換非常便捷，無須人員爬進篩箱拆裝螺栓，更換篩網快速；
?萬向節聯軸器
采用萬向節聯軸器，使得振動篩的軸承受力獲得大幅優化，軸承使用壽命超長，難以損壞。
玄武巖四川地區其它主要案例：
1、洪雅某礦業有限公司2條200噸/小時玄武巖生產線；
2、成都某采石廠1條180噸/小時鐵路道砟和公路面料套打 生產線；
3、峨眉某礦業有限公司1條200噸/小時玄武巖生產線；
4、四川某礦業有限公司1條200噸/小時玄武巖生產線；
5、峨眉某玄武巖加工廠1條150噸/小時玄武巖生產線；
6、沐川某礦業有限公司1條350噸/小時玄武巖生產線；
