【導讀】磨粉機制粉生產線主要是由擺式磨粉機主機、分析機、鼓風機、畚斗提升機、電磁振動給料機、顎式破碎機、管道裝置及電控設備等組成。后續我們會給大家連載介紹本公司生產的擺式磨粉機產品連載報告，以便讓客戶更多了解設備的參數、性能、操作事項等技術問題。

擺式磨粉機主機

一、機器的用途：
擺式磨粉機主要用于粉磨陶土地、瓷土、粘土、膨潤土、白云石、螢石、方解石、滑石、長石、重晶石、石膏等硬度在莫氏七級以下，濕度在6%以下的各種非易燃易爆之礦產物料。
擺式磨粉機成品粒度按不同要求可在0.125～0.044毫米（相當于120目～325目/吋）范圍內任意調節。

二、基本參數：
規格及技術性能數據見技術參數表1和表2。

產品技術參數表1

名稱	單位	規格及技術參數
名稱	單位	4R3216B	5R4119A	6R4528
磨輥直徑	毫米	320	406	450
磨輥高度	毫米	160	189	280
磨輥數量	個	4	5	6
磨環直徑	毫米	970	1270	1600
中心軸轉數	轉/每分	130	103	82
最大進料尺寸	毫米	20	20	30
鼓風機風量	立方米/小時	19000	43000	58000
鼓風機風壓	帕（斯卡）	2697	2697	6860
成品粒度	毫米	0.125～0.044	0.125～0.044	0.125～0.044
產量	噸/小時	1～3	2～6	6～25
外形尺寸長	毫米	8200	10500	17800
寬	毫米	5800	6500	9700
高	毫米	10580	13530	10500
總重（不包括電控設備）	噸	15.7	25.6	42.8

產品技術參數表2

名稱		單位	規格及技術參數
名稱		單位	4R3216B	5R4119A	6R4528
主機電動機	型號功率轉速	千瓦轉/每分	Y225S—4 37 1480	Y280S—4 75 1480	Y315M—4 132 1485
分析機電動機	型號功率轉速	千瓦轉/每分	JZT2 42—4 5.5 1250~125	JZT2 51—4 7.5 1250~125	JZT2 61—4 15 1250~125
畚斗提升機電動機	型號功率轉速	千瓦轉/每分	Y100L2—4 3 1420	Y100L2—4 3 1420	Y132M—4 7.5 1450
鼓風機電動機	型號功率轉速	千瓦轉/每分	Y200L—4 30 1470	Y250M—4 75 1480	Y315M—4 132 1485
顎式破碎機電動機	型號功率轉速	千瓦轉/每分	Y180L—6 15 970	Y180L—6 15 970	Y200L2—6 22 970
顎式破碎機	型號		250×400	250×400	250×750
電磁振動給料機	型號功率	瓦	GZ1F 60	GZ2F 150	GZ3F 250

三、工作原理與結構特征 ：
（一）工作原理：

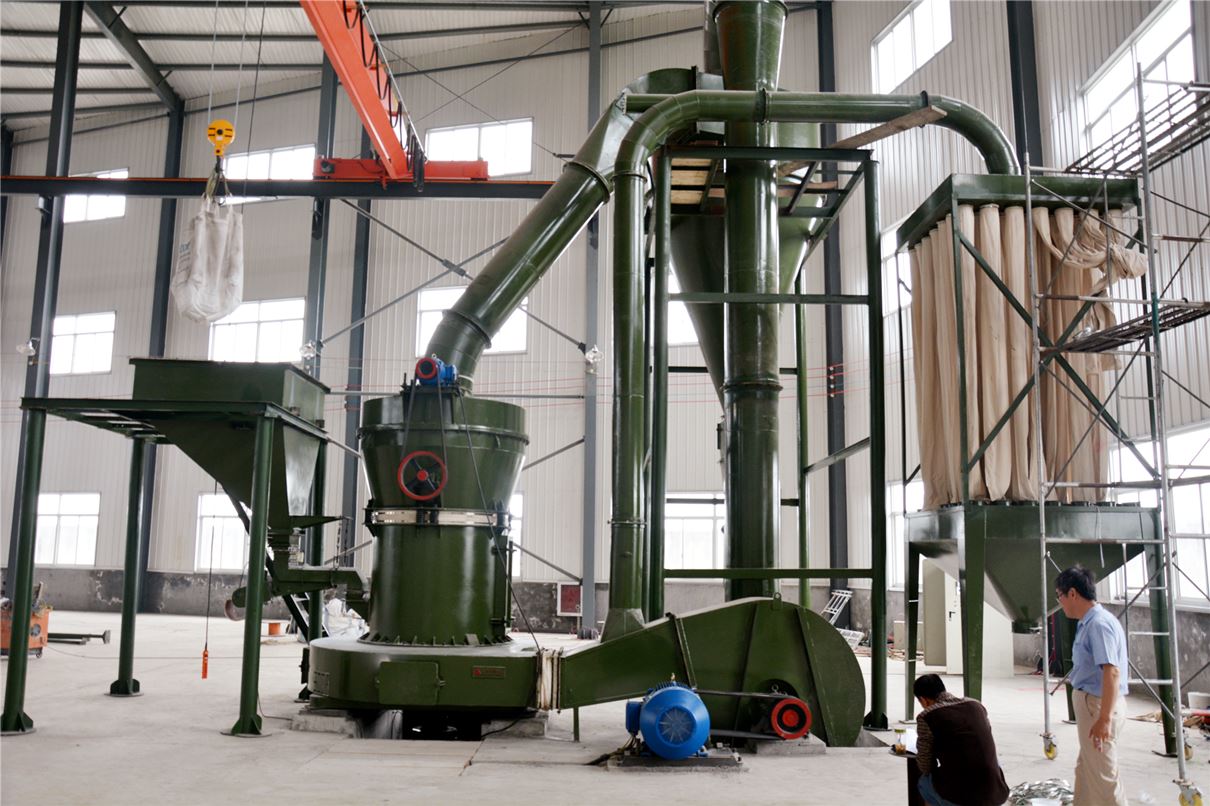

物料粉磨過程：塊狀物料經顎式破碎機破碎至一定大小的粒度（粉狀或細粒物料可不經過顎式破碎機）由畚斗提升機將物料垂直輸送到儲料斗。再由電磁振動給料機把物料定量、均勻連續地送入主機內，進行研磨。研磨后的粉子被鼓風機鼓出之風流帶出，經置于主機上方的分析機進行分級。細度合乎規格的粉子，隨風流進入大旋風收集器，收集后經出粉管排出即為成品。風流由大旋風收集器上端的回風管流入鼓風機。整個風路系統是密閉循環的，并且是在負壓狀態下流動的。
由于被磨物中含有水份，在研磨時蒸發變為氣體以及整個風管中各法蘭接合處漏入風管的氣體，導致循環風路中的風量增加，此項增加的風量，從鼓風機和主機中間的余風管導入簡易布袋除塵器。隨同風流入之若干細粉，經簡易布袋除塵器收集后排出，氣體經簡易布袋除塵器上布袋過濾排入大氣中。
主機通過傳動裝置帶動中心軸轉動，中心軸的上端連接著一個主要另件一一梅花架，梅花架上裝有磨輥裝置形成一個活動支點，它不僅圍繞著中心軸公轉，同時磨輥本身因摩擦而自轉。梅花架下端裝有鏟刀裝置其位置正好和磨輥裝相交叉，每一把鏟刀在轉動過程中把喂入主機的物汁拋向磨輥與磨環之間，形成一個墊料層，由于磨輥在轉動時所產生的離心力，物料的粉碎即由此而產生。
分析機的葉片轉盤上裝有60片葉片，通過二級減速，借主軸帶動而旋轉。

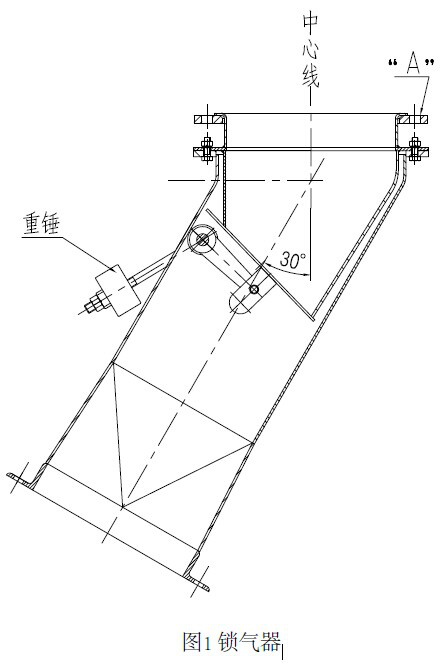

索氣器結構圖

由于電磁調速電機轉速可自行調節，所以葉片轉盤速度的快慢也能得到相應的調節。假如要求得到很細的成品粒度，那么必須提高葉片回轉速度，使葉片和粉子接觸率增加，更多不合要求的粉子，被葉片拋向外殼壁，失掉離心力，由重力作用回落到主機重磨。合乎規格的粉子由風流吸出，通過進粉管導入大旋風分離器，進行風和粉子的分離。
粉子從切線方向進入收料用的大旋風分離器，由于氣流進行高速旋轉，在旋轉中產生很大的離心力，將大部份粉子甩向器壁，粉子碰到器壁，失去速度而沿壁落與氣體分開。旋轉的氣流隨圓錐體的收縮而向中心靠攏氣流達到錐底，便開始旋轉上升，形成一股自下而上的螺旋線運動氣流，由大旋風分離器上部排出，再由回氣管吸入風機，然后由風機出口將氣體通入主機回氣箱內，這樣形成了一個循環系統。物料不斷地被粉碎，又被氣流不斷地帶走。所以整個管道裝置起到了一個輸送粉料的作用。
在大旋風分離器下部出口裝有鎖氣器（圖1），因為整個管道裝置處于在負壓狀態下運行而磨機外處于正壓狀態，鎖氣器是把正負壓的氣流鎖住隔離，這是一個相當重要的部位，由于不裝鎖氣器或者鎖氣器密封不嚴就會造成不出粉或者很少出粉，影響產量。
所以在安裝鎖氣器時，必須使“A”面保持平整，與大旋風收集器聯接處須放置填料，用螺栓擰緊不得漏氣。

（二）結構特征：
1、擺式磨粉機由于是立式結構，占地面積較小。
2、擺式磨粉機的成套性強，從塊料粉碎到成品包裝，能獨立自成生產體系。
3、經過擺式磨粉機研磨的成品粒度均能達到所需細度的99%通過，這是其他磨粉機所不能勝任的。
4、由于采用了電磁振動給料機給料均勻，易于調節，體積小重量輕，省油省電，使用維護方便。
5、電氣采用集中控制，選型先進。
6、主機傳動裝置采用密閉齒輪減速機，傳動平穩、運轉可靠，無滲漏油現象。
7、主機鏟刀架磨損后便于更換，鏟刀架由上下二部分組成，下部磨損后拆卸連接螺栓可調換。（見圖2鏟刀架結構特征示意圖）

鏟刀架結構特征示意圖

8、風機轉速變化與風量、風壓、功率的變化關系式如下：

轉速變化關系公式

式中：Q1——變化前風量（米³/小時）
Q2——變化后風量（米³/小時）
n1——變化前轉速（轉/每分）
n2——變化后轉速（轉/每分）
H1——變化前風壓（帕）
H2——變化后風壓（帕）
N1——變化前功率（千瓦）
N2——變化后功率（千瓦）
如要改變轉速，必須遵循上述原則。

以上就是本公司擺式磨粉機產品連載介紹（1）的內容，后期我們會繼續發布關于磨粉機連載文章，以便能幫助大家更多的了解設備。如需購買設備，請聯系公司客服人員獲取最新價格。

簡介

上海恒源冶金設備有限公司自成立以來，一直專注于砂石生產線設備的研發、生產與銷售，公司主營產品有破碎、制砂、磨粉、輸送篩分設備及其配套備件等。位于江蘇啟東濱海工業園區的六萬平米大型礦機生產基地，具備先進的數控加工設備和產品質檢檢測儀器，設備精度高、速度快，具有較強的生產能力，歡迎廣大客戶前來實地工廠考察或官網咨詢，期待能與您長期合作，一起攜手共贏！

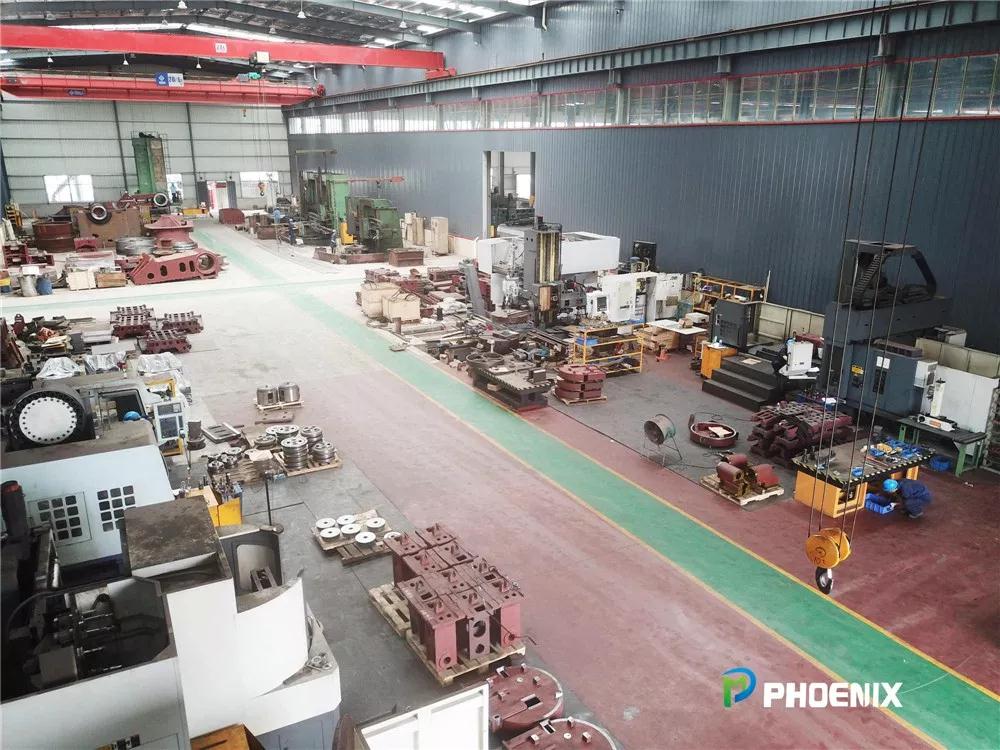

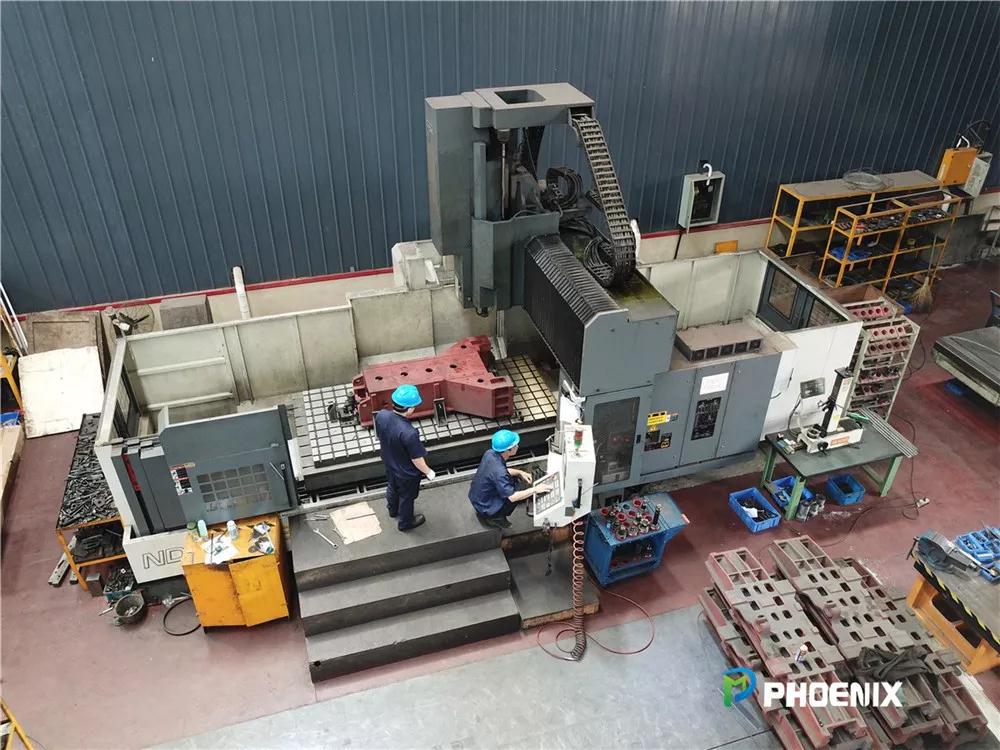

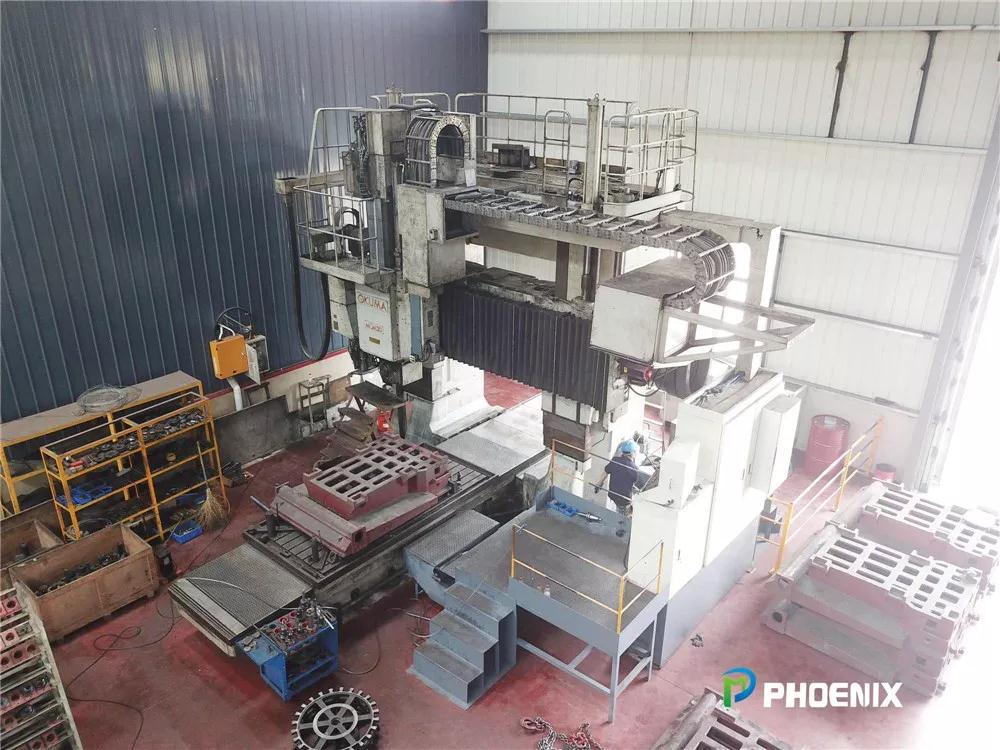

工廠實景照片
